一、拓扑说明

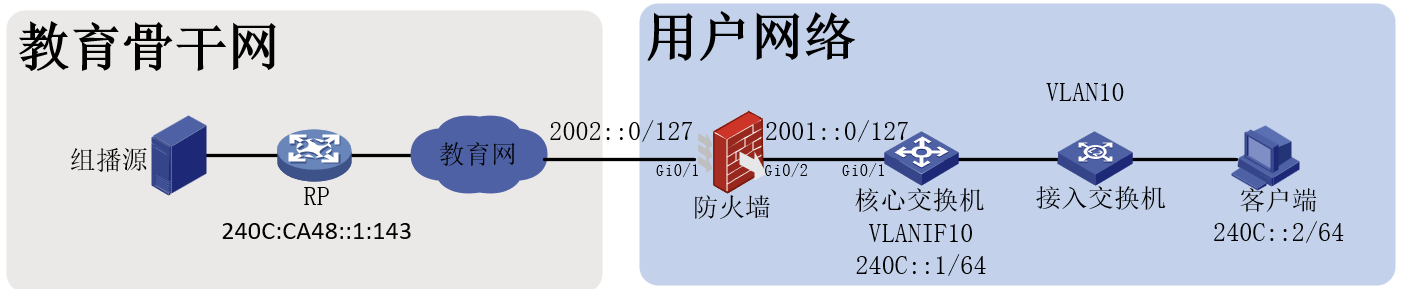

以该拓扑为例，用户接收端PC（240C::2/64）的网关在核心交换机(240C::1/64)上,核心交换机和出口防火墙的互联地址为2001::0/127，出口防火墙和教育网的互联地址为2002::0/127，用户首先需要在防火墙上启用PIM（IPv6）并分别在上联教育网的接口和下联核心的接口下使能PIM（IPv6），然后在核心交换机上也启用PIM（IPv6）并分别在上联防火墙和客户端网关接口下使能PIM（IPv6），最后在客户端网关接口下使能MLD协议。

PIM协议用于在三层网络设备间传递组播路由；MLD协议用于IPv6组播的组成员管理，使能后可以发现直连网络上的组播侦听者；MLD Snooping协议是一种IPv6二层组播协议，可以管理和控制组播数据报文在数据链路层的转发。

二、具体配置（华为配置命令）

1.在出口防火墙上配置PIM SM。

全局使能IPv6组播路由，命令如下：multicast ipv6 routing-enable；

进入IPv6 PIM视图，配置静态RP，命令如下：

pim-ipv6

static-rp 240C:CA48::1:143；

在上联教育网接口下启用PIM SM，命令如下：

interface interface-typeGi0/1

pim ipv6 sm ；

在下联核心交换机接口下启用PIM SM，命令如下：

interface interface-typeGi0/2

pim ipv6 sm ；

2.核心交换机上配置IPv6PIM SM。

全局使能IPv6组播路由，命令如下：multicast ipv6 routing-enable；

进入IPv6 PIM视图，配置静态RP，命令如下：

pim-ipv6

static-rp 240C:CA48::1:143；

在核心交换机上联防火墙接口下启用PIM SM，命令如下：

interface interface-typeGi0/1

pim ipv6 sm；

在客户端网关（Vlanif接口）下使能PIM IPv6，，命令如下：

interfacevlanif10

pim ipv6 sm；

3.核心交换机在VLANIF接口下启用MLD协议：

interfacevlanif10

mld enable；

4.在二层接入交换机上启用MLD Snooping。

全局使能MLD Snooping，命令如下：mld-snooping enable；

在VLAN下使能MLD Snooping，命令如下：

vlan10

mld-snooping enable。
